计数器_【氧化锌避雷器】适用范围广由樊高为您

计数器,选择【乐清樊高电气销售部(毕节市分公司)fan88848-75】,选择品质与信誉的保障。我们期待与您携手共创辉煌的未来,共同书写计数器行业的新篇章！联系人:樊露-13587716025,QQ:1139938146,地址:浙江省乐清市象阳镇。

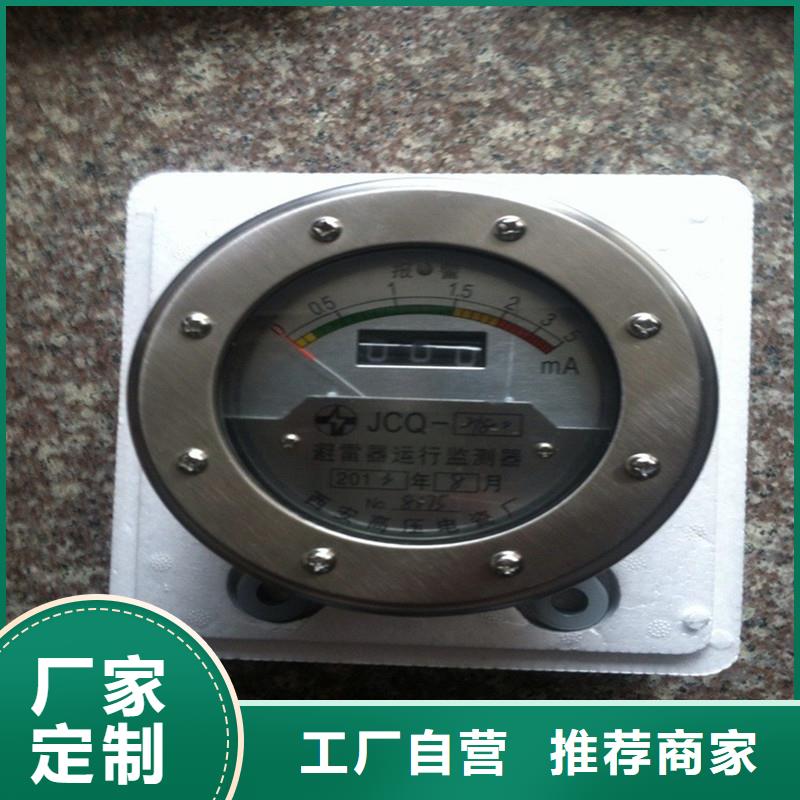

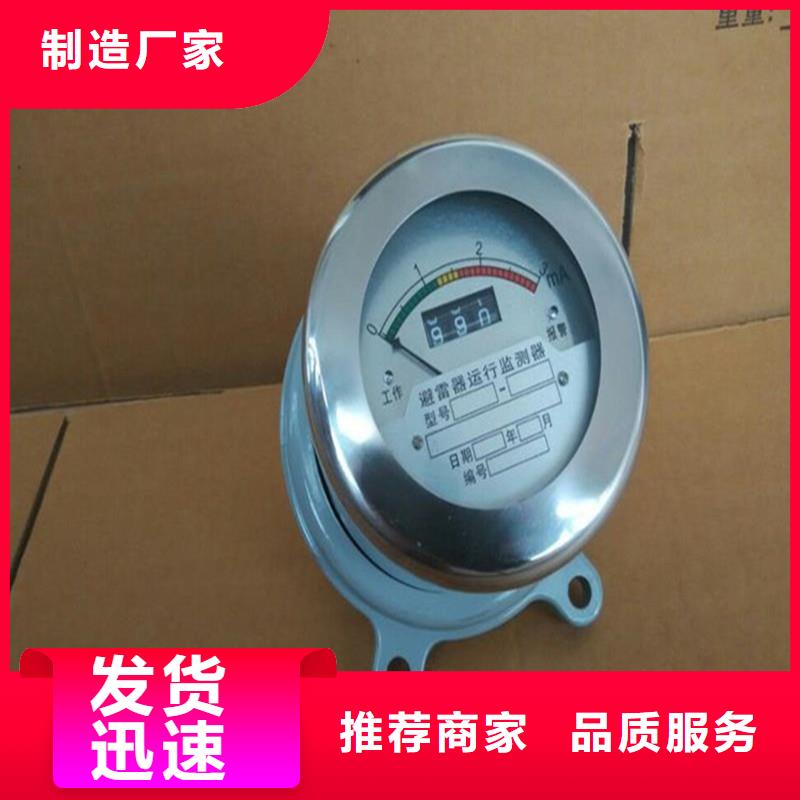

因此在对避雷器进行性试验时，应检查放电计数器内部有无水气、水珠，元件有无锈蚀，现缺陷应予处理或更换。为了检查放电计数器动作是否正常，一种方法是用冲击电流发生器给计数器加一个副值大于100A的冲击电流，看其是否动作。用一个1000V或2500V的兆欧表给一个电容量为5—10法的电容器充电，然后用电容器通过放电计数器放电，计数器应当动作。避雷器放电计数器试验时应注意：(1)为得到足够的交流电流，应由1人摇兆欧表，另一人通过绝缘杆挂电容器的放电引线；在兆欧表停摇之前 雷器用放电计数器是用来监测避雷器放电动作的一种高压电器，其构造由非线性电阻、电磁计数器和一些电子元件组成，在正常运行电压下，流过计数器的漏电流非常小，计数器不动作，当避雷器通过雷电波，操作波和工频过电压时，强大的工作电流从容不迫计数器的非线性电阻能过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩，密 封橡皮垫，底版及法兰等进行卡装密封，高压出线端从底板中心引出。放电计数器增加了光电指示，正常运行时出现绿色、指示灯，当避雷器泄露电浪超过警戒值时见出出红色指示灯，可于避雷器的在线检测。避雷器监测器除了具有监测避雷器放电动用的功能外，还能监测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据，防止事故的发生，提高电力系统运行的可靠性。 避雷器监测器除了具有监测避雷器放电动用的功能外，还能监 测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据，防止事故的发生，提高电力系统运行的可靠性。放电计数器为单指针十位数循环计,具备有计数进位功能，可连续计数指示；数10次后再进入下一循环计数周期，适合于避雷器动作频繁地区和无人值班场所使用。放电计数器为单指针十位数循环计,具备有计数进位功能，可连续计数指示；数10次后再进入下一循环计数周期，适合于避雷器动作频繁地区和无人值班场所使用 。技术参数1.产品型号 JSYF9 5/400JSYF9-S 5/400 JSYF9 10/600JSYF9-S 10/600 JSYF9-SD2.性能指标(1)适用电力系统额定电压范围（有效值） 10～110KV 10～220KV 35～220KV(2)标称放电电流8/20uS（峰值） 5KA 10KA 10KA(3)下限动作电流8/20uS（峰值） 50A 50 A 50A(4)标称放电电流下残压（峰值） ≤1.1KV ≤1.5KV ≤1.5KV(5)方波电流耐受能力2000uS（峰值） 400A 600A 600A(6)大电流冲击耐受能力4/10uS（峰值） 65KA 100KA 100KA(7)计数器指示范围 ——— ——— 0～100位数自动循环不清零(8)指示下限 ——— ——— ≥2毫安(9)产品重量 1.1kg 1.1k

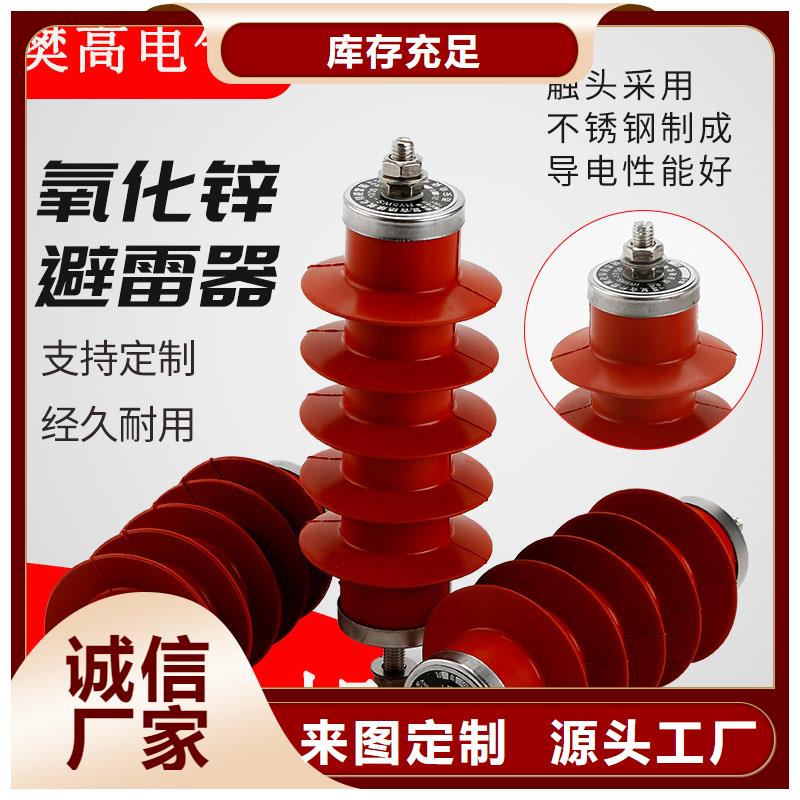

具备耐天侯、抗紫外线、耐电蚀损等优良性能。与瓷套相比，硅橡胶复合外套在重量、耐污性能上占有很大优势，详见表1。复合外套可选用的材料、品种很多。我国主选材料为乙烯基硅橡胶，其分子结构式如图2 。由图2可见，硅橡胶主链为Si—O键，键能高达445kJ/mol，远高于太阳紫外线能量（398kJ/moI）。因此，避雷器于户外长期使用时,紫外线不能断开Si—O键，不发生硅橡胶开裂、“粉化” 现象。 （2）具 备耐久性粘接技术 避雷器在多年使用中要经受引 线拉力、线震、风摆、冰雪等的作用。上、下法兰与环氧玻璃纤维布筒的粘接部分是避雷器负载力传递区域，也是密封技术的薄弱环节。笔者认为，采用高温、度环氧浇合剂和倒锥形结构是目前成功的设计之一，实践也证明了这一点。 （3）对接口的包封技术 包封硅橡胶复合外套上、下法兰与环氧玻璃布筒连接的外露面是避雷器加强密封的良策，也是防止电蚀损的 又一有效措施。目前许多国外同类产品在工艺上亦未能实现这样的包封；但必须保证硅橡胶与法兰各种金属材料及热处理后的镀层之间有良好的粘合。此外，可在法兰上增加一个下大上小的槽形结构，以增强硅橡胶不出现脱胶的机械应力。（4）防技术为取得良好的防性能可在模压硫化伞裙前将环氧玻璃纤维筒加工出长条梯形槽，并用专用楔形嵌件堵紧。梯形槽在避雷器故障时起排气作用，楔形嵌件保证注塑时硅橡胶不至于进入环氧 玻璃纤维布筒内腔。梯形槽的长度、数量、防力须经严格计算及试验求得。该型避雷器在中国及都通过了40kA和800A的短路电流试验。（5）吸收能量校核有间隙线路避雷器由避雷器本体和外串联间隙构成。正常运行工况下避雷器本体的荷电率为10％以下，它主要承受雷击过电压，因此对它的其他技术性能要求大为降低。避雷器电阻片承受雷击过电压的能力极强，直径50mm的电阻片即能承受4/10ms、100kA 大电流冲击，其技术特性参见表2。330kV、500kV线路避雷器的突出技术问题是电位分布不均匀。

安装位置按照三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。视情况而定），然后在下属的区域配电箱处安装第二级电源防雷器（Imax40KA左右），后在设备前端安装第三级电源防雷器（Imax10KA-40KA）。 [4 ] 检测报告防雷产品应当符合气象主管机构规定的使用要求。防雷产品应当由气象主管机构授权的检测机构测试，测试合格并符合相关要求后方可投入使用。申请气象主管机构授权的防雷产品检测机构,应当按照有关规定通过计量认证、获得资格认可。 [5] 分级防护编辑分级防护分级防护 级防雷器可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，对于有可能发生直 接雷击的地方，必须进行CLASS—I的防雷。第二级防雷器是针对前级防雷器的残余电压以及区内感应雷击的防护设备，对于前级发生较大雷击能量吸收时，仍有一部分对设备或第三级防雷器而言是相当巨大的能量会传导过来，需要第二级防雷器进一步吸收。同时，经过 级防雷器的传输线路也会感应雷击电磁脉冲辐射LEMP，当线路足够长感应雷的能量就变得足够大，需要第二级防雷器进一步对雷击能量实施泄放。第三级防雷器是对LEM P和通过第二级防雷器的残余雷击能量进行保护。目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500—3000V。入户电力变压器低压侧安装的电源防雷器作为 级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60KA。该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。一般要求该级电源防雷器具备每相100KA以上的大冲击 容量，要求的限制电压小于1500V，称之为CLASS I级电源防雷器。这些电磁防雷器是专为承受雷电和感应雷击的大电流以及吸引高能量浪涌而设计的，可将大量的浪涌电流分流到大地。它们仅提供限制电压（冲击电流流过电源防雷器时，线路上出现的大电压称为限制电压）为中等级别的保护，因为CLASS I级保护器主要是对大浪涌电流进行吸收，仅靠它们是不能完全保护供电系统内部的敏感用电设备的。 级电源防雷器可 防范10/350μs、100KA的雷电波，达到IEC规定的高防护标准。其技术参考为：雷电通流量大于或等于100KA（10/350μs）；残压值不大于2.5KV；响应时间小于或等于100ns。第二级防护目的是进一步将通过 级防雷器的残余浪涌电压的值限制到1500—2000V，对LPZ1—LPZ2实施等电位连接。分配电柜线路输出的电源防雷器作为第二级保护时应为限压型电源防雷器，其雷电流 容量不应低于20KA，应安装在向重要或敏感用电设备供电的分路配电处。
