SOE测试仪输出插座(DB50)线号表引脚号 标识 功能说明 引脚号 标识 功能说明1 DO-16A 开关量输出通道16 26 DO-8B 开关量输出通道82 DO-15A 开关量输出通道15 27 DO-7B 开关量输出通道73 DO-14A 开关量输出通道14 28 DO-6B 开关量输出通道64 DO-13A 开关量输出通道13 29 DO-5B 开关量输出通道55 DO-12A 开关量输出通道12 30 DO-4B 开关量输出通道46 DO-11A 开关量输出通道11 31 DO-3B 开关量输出通道37 DO-10A 开关量输出通道10 32 DO-2B 开关量输出通道28 DO-9A 开关量输出通道9 33 DO-1B 开关量输出通道19 NC 空 34 NC 空10 DO-8A 开关量输出通道8 35 AI＋ 11 DO-7A 开关量输出通道7 36 GNDA 12 DO-6A 开关量输出通道6 37 AO- 13 DO-5A 开关量输出通道5 38 NC 空14 DO-4A 开关量输出通道4 39 NC 空15 DO-3A 开关量输出通道3 40 DC14V 16 DO-2A 开关量输出通道2 41 DI_B 17 DO-1A 开关量输出通道1 42 GND_232 18 DO-16B 开关量输出通道16 43 DC5V 19 DO-15B 开关量输出通道15 44 DC5V 20 DO-14B 开关量输出通道14 45 NC 空21 DO-13B 开关量输出通道13 46 DI_A 22 DO-12B 开关量输出通道12 47 RXD_232 23 DO-11B 开关量输出通道11 48 TXD_232 24 DO-10B 开关量输出通道10 49 NC 空25 DO-9B 开关量输出通道9 50 NC 空4、本地开关信号输出等效电气图二、本地开关信号发生器（SOE测试）

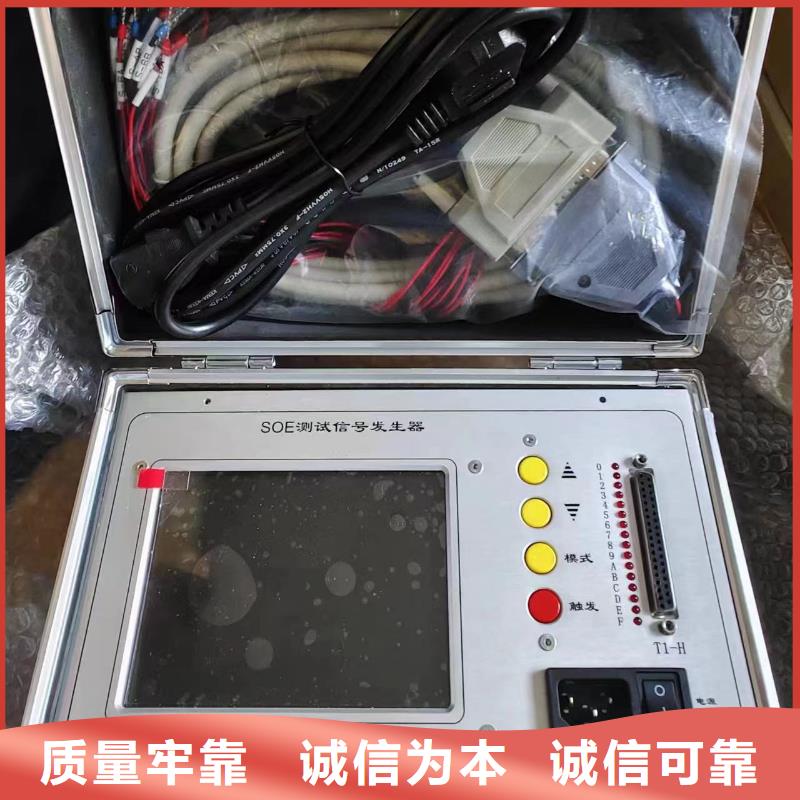

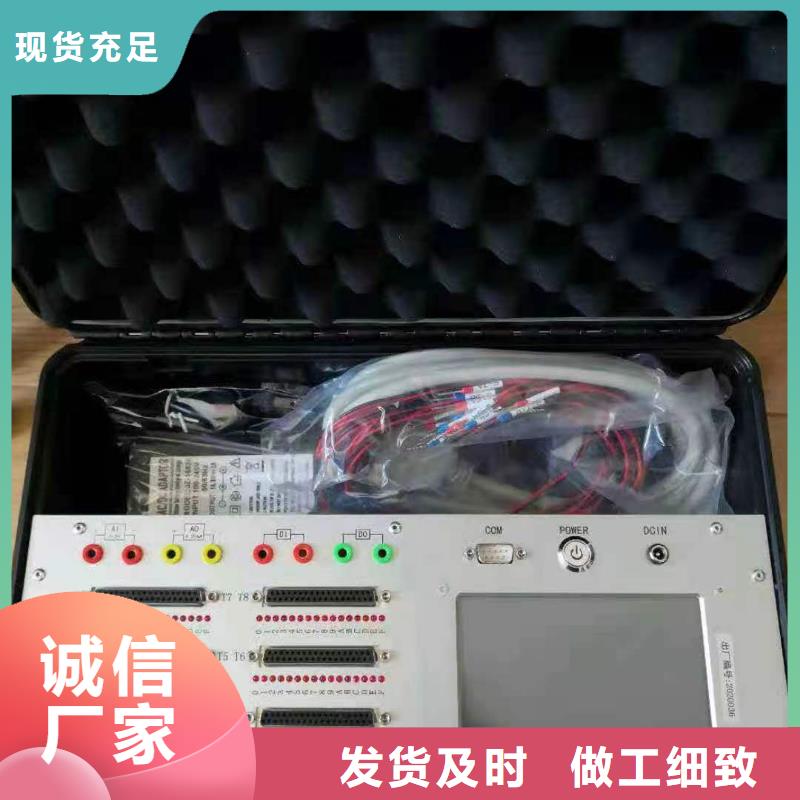

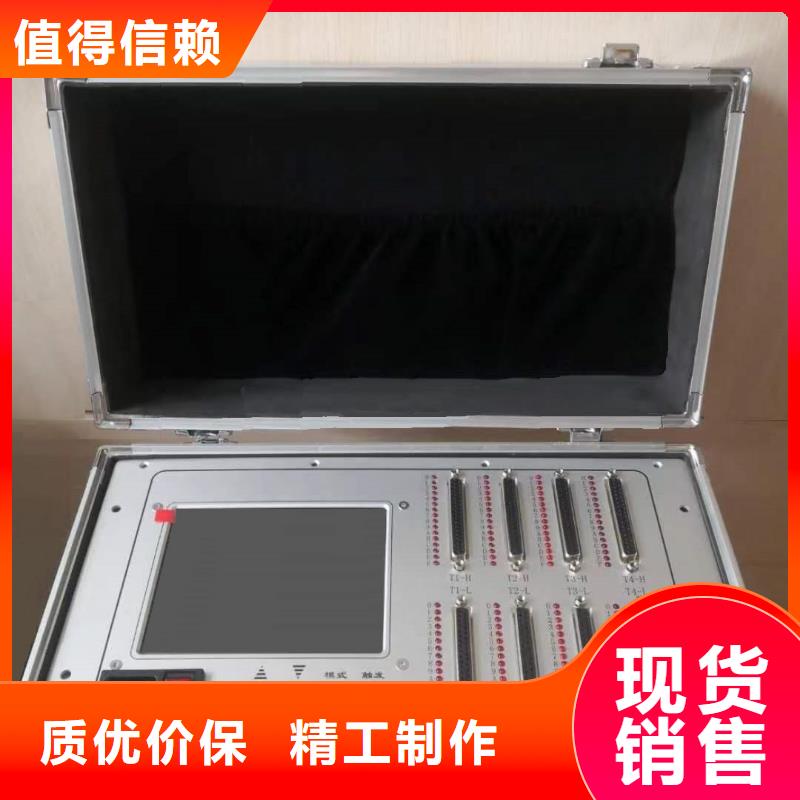

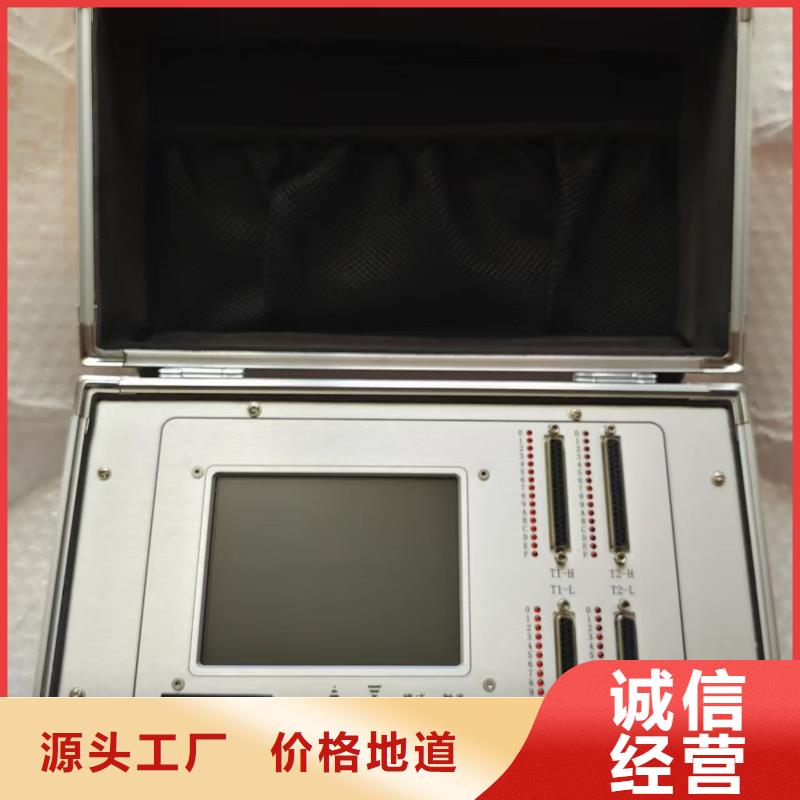

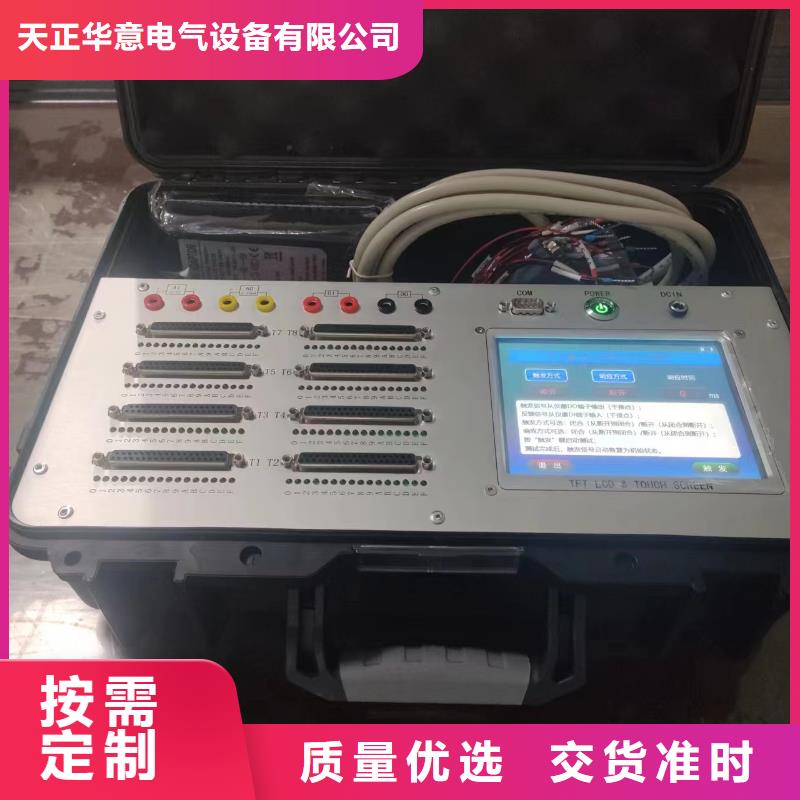

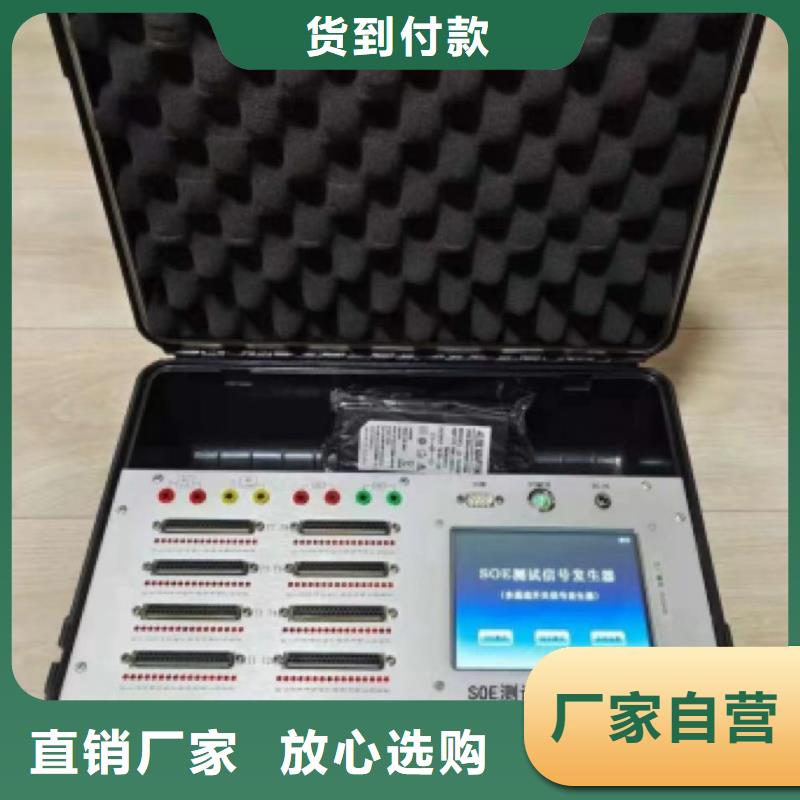

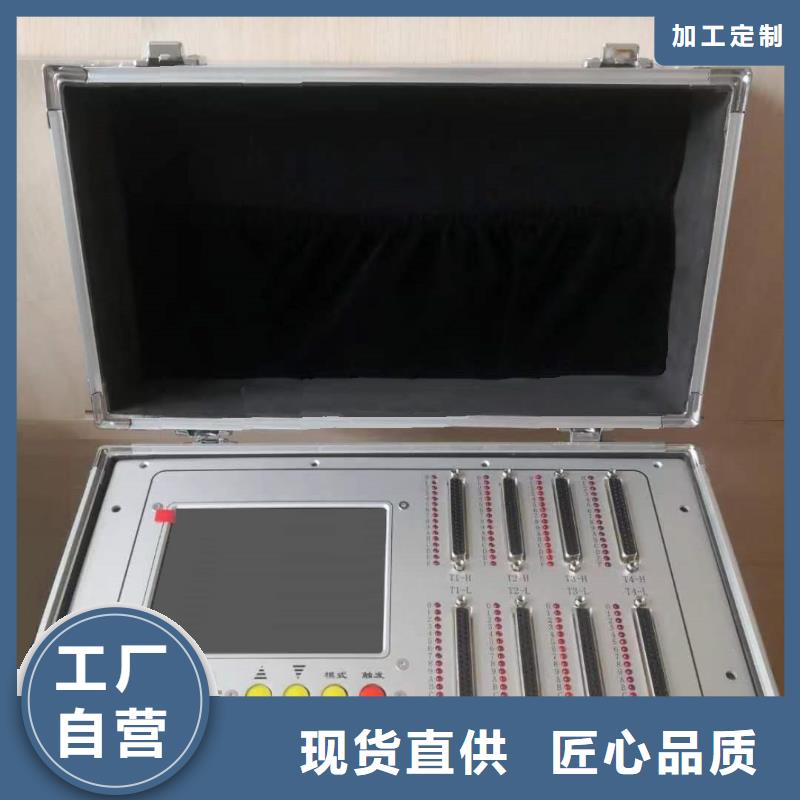

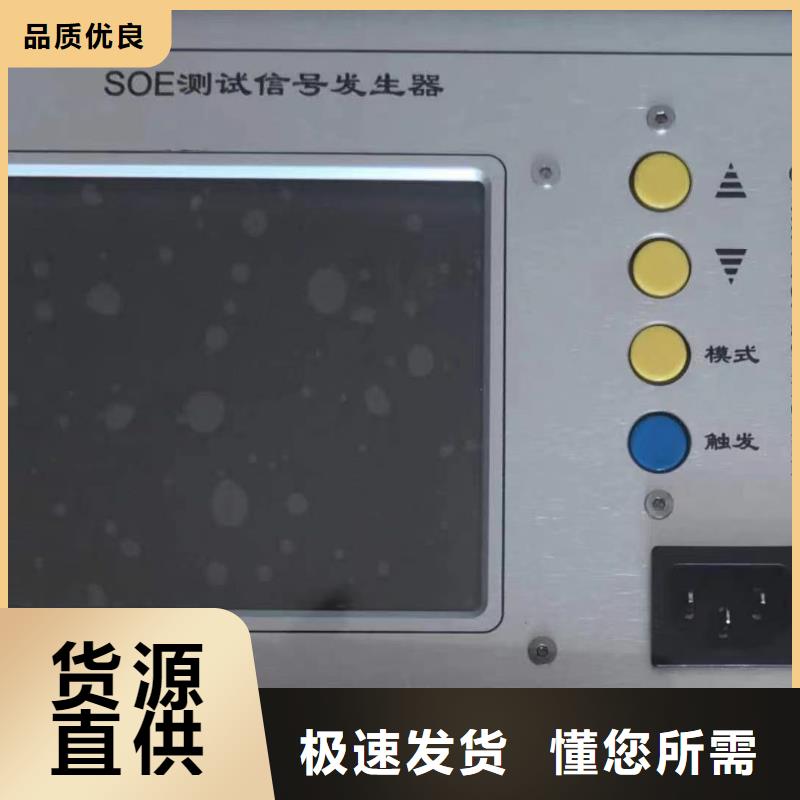

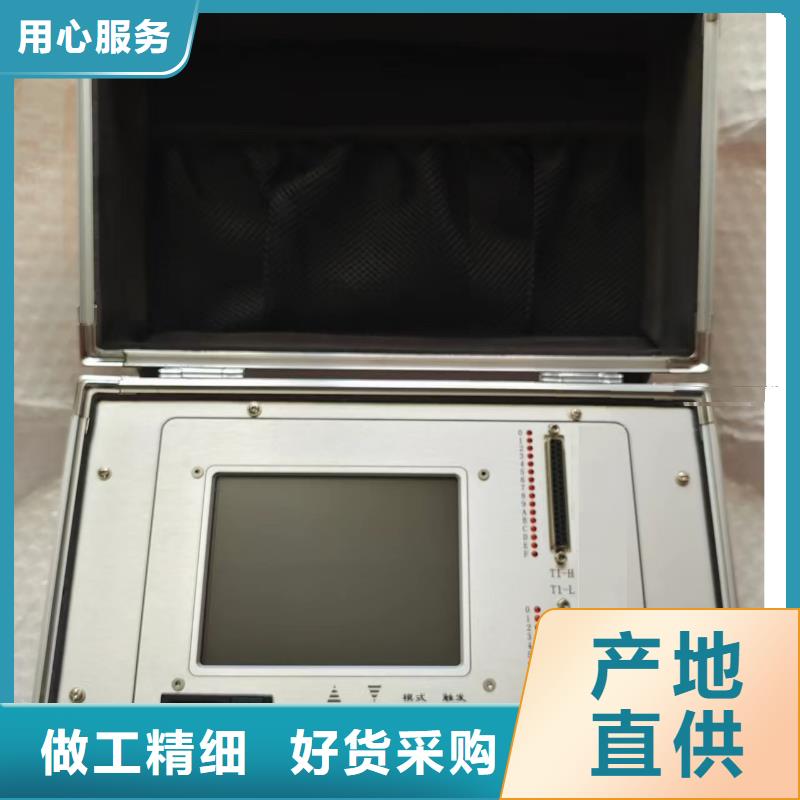

SOE测试仪第二种连接方式是使用专用连接电缆，将测试仪的触发信号通过特制的专用连接器连接到 SOE 模件。这种连接需要用户提供其 SOE 系统DI 模板的输入连接器的型号及详细接线说明，由我们为用户定制专用连接电缆。不管使用哪一种连接方式，都应确保连接后的 SOE 通道，在整个测试过程中不被原有的用户信号触发。2、接好测试电缆后接通测试仪电源。进入功能选择界面，按测试需求选择进入不同的触发模式界面。通过触摸屏操作，可设置触发信号的间隔时间、脉宽、间隔、次数等参数。每个测试界面中均有简要的说明。3、先进行试验触发。可用任何一种触发模式，按“触发”键，观察测试仪面板上的输出指示灯和被测试的 SOE 模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE 系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时 3 秒后自动复归或在任意时刻手动按任意键复归（脉冲模式下无延时）。5、从被测设备中调取 SOE 触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。第二章、综合测试TH-128 的综合测试功能包括：开关量保护回路延迟时间测试、模拟量保护回路延迟时间测试、DCS工作站画面刷新时间测试和模拟量信号波形显示。从仪器开机上电后的主选画面选择“综合测试”即可进入选项界面，选择点击可分别进入各项测试。每种测试均在屏幕上显示有操作方法， 按提示操作即可，非常直观简便。
